Manómetro y sello químico

Manómetro y Sello Químico

Manometro y Sello Quimico Griffco
Boletín Técnico

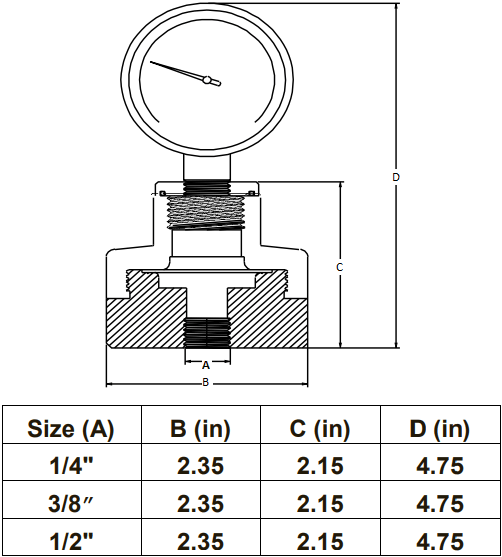

DIMENSIONES

Manometro y Sello Quimico Griffco

Manómetro y Sello Químico:

Aisladores de instrumentos y manómetros de diafragma Griffco están diseñados para mejorar el rendimiento de sistemas de alimentación química. La adición de medidores a el sistema asegura que las presiones óptimas son mantenido. Los aisladores de diafragma protegen instrumentos contra el ataque químico


Características:

  • Protección confiable de instrumentos
  • Actuará en cualquier posición
  • Tapa Noryl moldeada
  • Conexión de calibre de acero inoxidable 316
  • Amplia gama de materiales
  • Tornillo de calibración para puesta a cero
  • Múltiples opciones de diafragma
  • Disponible con o sin manómetro
  • Sin sujetadores de metal


Principios de Operación:

  1. Un protector de manómetro de válvula Griffco ensamblado con un mecanismo de vacío debe llenarse con un  llenar el fluido. (por ejemplo, glicerina).
  2. El diafragma de protección del manómetro es una pared elástica  que impide que el fluido del proceso entre  el manómetro o dispositivo de presión.
  3. Presión en el lado del proceso del diafragma  empuja contra el líquido de llenado transfiriendo el  presión sobre el dispositivo.
  4. Por el contrario, el vacío hace que el diafragma  flexionar en la dirección inversa, produciendo un  vacío en el líquido de llenado, lo que activa la dispositivo.
