SKID de Dosificación de Pared

Componentes de un Skid de dosificación:

• Bomba:

          Traslada el producto químico desde el

          contenedor hasta el punto de inyección,

          puede ser Dosificadora, peristáltica,

          neumática o centrifuga.

• Filtro tipo Y :

           Elimina solidos del producto químico y

          evitan daño o falla en la dosificación.

• Columna de calibración:

           Calibración de la bomba dosificadora para

           ajustar la dosificación deseada.

• Válvula de alivio:

           Evita una sobre presión en la línea de

           dosificación por seguridad.

• Válvula de contra presión:

          Evita el efecto sifón en la tubería de

          dosificación.

• Amortiguador de pulsos:

          Evita golpes de ariete y elimina el flujo

          pulsante, aumenta la vida útil de la bomba,

          tuberías y demás accesorios.

• Manómetro con sello químico:

          Indica la presión de Calibración y de

          trabajo, el sello evita daño en el

          manómetro

• Juego de conexiones y válvulas en PVC

           y otros materiales.

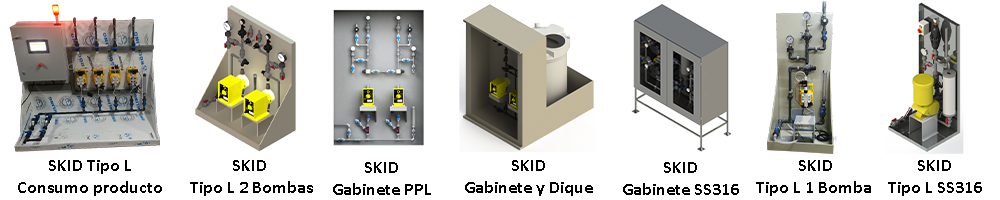

Skids de dosificación de Pared:

El Skid de dosificación es un sistema que complementa la operación de una simple bomba Dosificadora, Peristáltica, Neumática o Centrifuga, la cual ha hace poderosa y resistente, aumentando la eficiencia y rendimiento.

Beneficios:

• Resistencia a golpes de ariete.
• Eliminación de sobrecargas hidráulicas.
• Eliminación del efecto Sifón.
• Reducción de flujo pulsante
• Estabilidad en las presiones de trabajo.
• Reduce considerablemente la posibilidad de daño en la bomba por un sobre esfuerzo en su funcionamiento.
• Posibilidad de cuantificar el consumo del producto.

Características:

• Material de Skid:
• Marco en Acero Inoxidable (SS316) y Placa de Plástico (PPL, PEHD, PVC)
• Marco y placa en Acero Inoxidable (SS316)
• Tipo de Bombas:
• Dosificadoras
• Peristálticas
• Neumáticas
• Centrifugas
• Tipo de control:
• ON/OFF
• Proporcional Pulsos, 0-20, 4-20 mA, 0-10 V.
• SCADA
• Integración de Gabinete de Eléctrico.
• Caja de conexiones
• Programación de PLC con HMI
• Comunicación: Ethernet /Modbus
